Cum se repară o placă de bază de consolă într-un service profesionist? Etapele procesului de reparație

Reparația plăcii de bază a unei console (PS5, Xbox Series X, Nintendo Switch) este o intervenție de micro-electronică avansată care implică diagnosticare electrică, reballing BGA și microsudură de precizie — nu o simplă înlocuire de piese. Iată exact ce se întâmplă în laborator, etapă cu etapă.

Reparația plăcii de bază de consolă: ce înseamnă cu adevărat

Reparația plăcii de bază a unei console este o intervenție de micro-electronică avansată care presupune diagnosticare electrică la nivel de componentă, intervenții BGA (reballing și rework pe cipuri), microsudură de precizie și testare completă înainte de livrare — nu o simplă înlocuire de modul. Majoritatea consolelor aduse în laboratorul nostru cu „nu mai pornește” sau „se oprește singur” au defecte rezolvabile, cu condiția să ajungă la o echipă care are aparatura necesară.

Ce urmează este procesul exact pe care îl parcurgem la OnLaptop pentru fiecare consolă cu defect de placă de bază — PS5, Xbox Series X|S, PS4, Nintendo Switch sau altele.

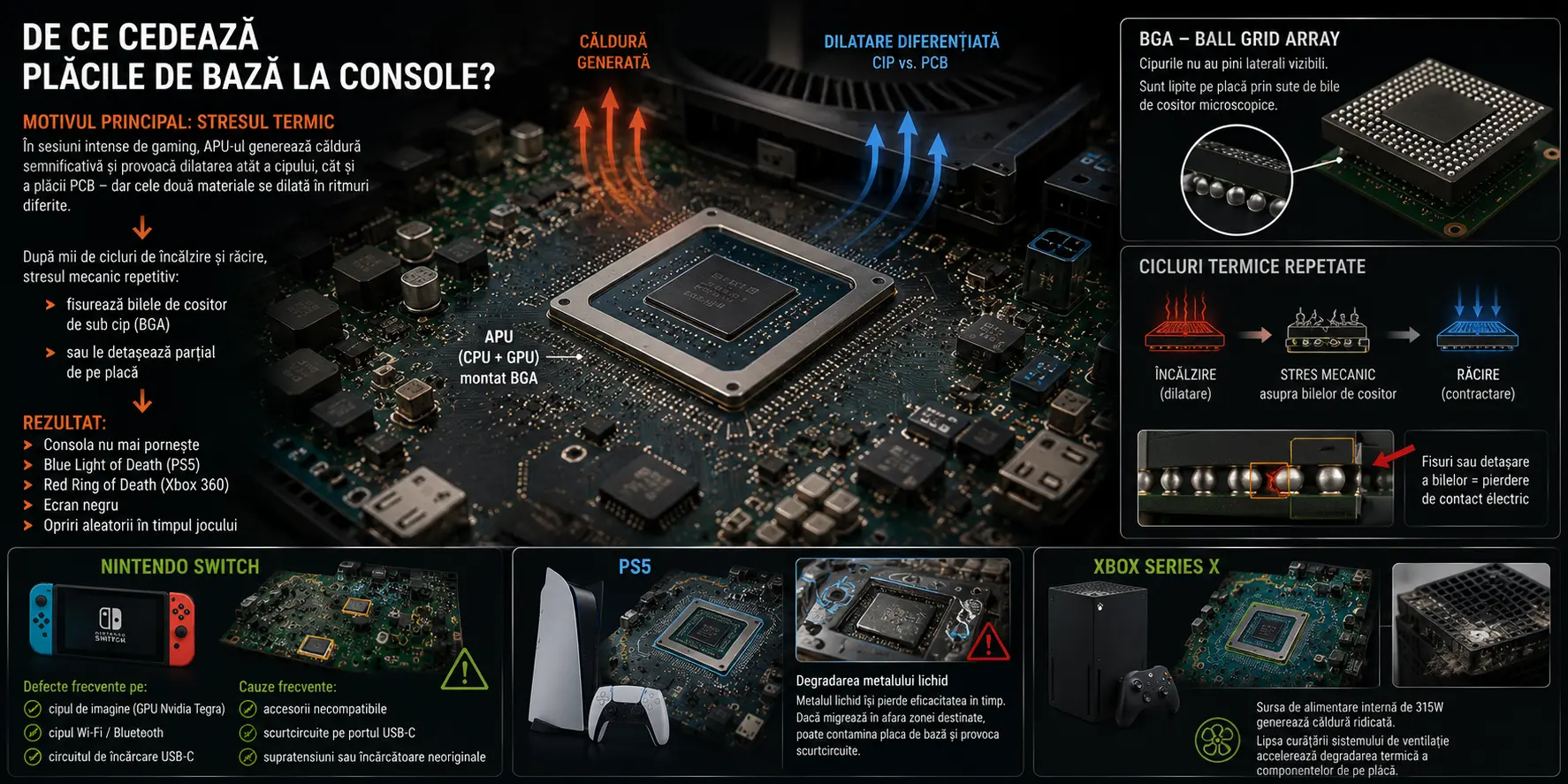

De ce cedează plăcile de bază la console?

Înainte de etape, e util să înțelegi de ce se întâmplă asta — pentru că tipul defecțiunii dictează tipul intervenției.

Consola modernă este o placă de circuit extrem de densă, cu componente montate BGA (Ball Grid Array) — adică cipuri care nu au pini laterali vizibili, ci sute de bile de cositor microscopice pe partea inferioară, prin care se lipesc de placă. APU-ul (procesorul combinat CPU+GPU) de pe PS5 sau Xbox Series X este montat exact astfel.

Problema structurală este termică: în sesiuni intense de gaming, APU-ul generează căldură semnificativă și provoacă dilatarea atât a cipului, cât și a plăcii PCB — dar cele două materiale se dilată în ritmuri diferite. După mii de cicluri de încălzire și răcire, acest stres mecanic repetitiv fisurează sau detașează bilele de cositor de sub cip. Rezultatul vizibil pentru utilizator: consola nu mai pornește, afișează „Blue Light of Death” (la PS5), „Red Ring of Death” (la Xbox 360), ecran negru sau se oprește aleator în timpul jocului.

Pe Nintendo Switch, vedem frecvent defecte pe cipul de imagine (GPU Nvidia Tegra), pe cipul Wi-Fi sau pe circuitul de încărcare de pe placă — adesea cauzate de conectarea unor accesorii necompatibile sau de scurtcircuite pe portul USB-C.

La PS5, un fenomen suplimentar este degradarea metalului lichid folosit de Sony pentru răcirea procesorului. Metalul lichid utilizat de Sony pentru răcire își pierde eficacitatea în timp, iar când migrează în afara zonei destinate, poate contamina placa de bază și provoca scurtcircuite.

Etapele complete ale reparației plăcii de bază în service profesionist

Recepție și documentare — devizul de intrare

Fiecare consolă care intră în laboratorul nostru este înregistrată cu număr de deviz, simptomele declarate de client și starea vizuală la intrare (inclusiv foto). Nu lucrăm „din memorie” și nu există intervenții fără document de intrare. Acesta este fundamentul trasabilității și al garanției pe care o eliberăm la final.

Dacă ai trimis consola prin sistemul OnLaptop GO — prin curier de acasă sau dintr-un locker FANbox 24/7 — devizul de intrare se generează automat la primirea dispozitivului, iar tu primești confirmare.

Dezasamblarea completă și inspecția vizuală

Consola se dezasamblează complet, în condiții ESD (protecție electrostatică pe toate stațiile de lucru). Placa de bază este separată de carcasă, de sistemul de răcire, de sursa de alimentare și de toate modulele conectate.

La această etapă se identifică deja o parte din defecte: condensatori umflați sau arși, urme de lichid sau coroziune, componente SMD lipsă sau deplasate, urme vizibile de supraîncălzire pe PCB. Inspecția se face cu microscop binocular profesional — nu cu ochiul liber.

Diagnosticarea electrică — surse de laborator și osciloscoape

Placa izolată se conectează la surse de laborator cu limitare de curent și la osciloscoape. Astfel identificăm exact:

• Dacă există un scurtcircuit pe linia principală de alimentare (adică placa trage mult mai mult curent decât normal — semn că ceva e în scurtcircuit pe circuit)
• Care linie de tensiune lipsește sau este în afara specificațiilor (fiecare cip de pe placă are nevoie de tensiuni precise; dacă una lipsește, blocul respectiv nu funcționează)
• Dacă semnalele de comunicație între cipuri (SPI, I2C, eMMC) sunt prezente și corecte

Această etapă este ceea ce diferențiază un service profesionist de unul de cartier: fără aparatură de diagnosticare electrică, nu poți ști ce să repari — înlocuiești pe ghicite și poți agrava defectul.

Analiza termică — localizarea componentei defecte

Dacă diagnosticarea electrică indică un scurtcircuit sau o componentă care nu răspunde, folosim sisteme de analiză termică (camere termice și injecție de curent controlat) pentru a localiza exact zona cu probleme pe PCB. Componenta defectă generează căldură localizată care devine vizibilă pe harta termică — chiar dacă nu există nicio urmă vizibilă cu ochiul liber sau la microscop.

Această tehnică este esențială mai ales pe plăcile de bază moderne, foarte dense, unde un condensator de 0201 (dimensiune: 0,6 × 0,3 mm) poate provoca un scurtcircuit pe întreaga linie de alimentare.

Intervenția propriu-zisă — reballing BGA, microsudură, înlocuire componente SMD

În funcție de ce a găsit diagnosticarea, intervenția poate fi una (sau mai multe) dintre următoarele:

Reballing BGA

Reballing-ul înseamnă dezlipirea cipului de pe placă, curățarea completă a bilelor de cositor vechi de pe cip și de pe pad-urile plăcii, aplicarea unor bile noi cu ajutorul unui șablon de precizie (stencil) și relipirea cipului pe placă într-un profil termic controlat. Nu este o operație simplă: parametrii de temperatură, timp și flux termic se setează individual pentru fiecare tip de cip și se salvează în profilul stației de rework BGA.

Procesul restabilește conexiunile electrice și mecanice între cip și PCB. Reballing-ul este soluția corectă când bilele de cositor s-au fisurat sau detașat din cauza ciclurilor termice repetate — ceea ce vedem foarte frecvent la APU-ul de pe PS4 și la cipul Nvidia Tegra de pe Nintendo Switch.

Este important de știut diferența față de reflow: reflow-ul înseamnă reîncălzirea plăcii fără a dezlipi cipul, pentru a retopi bilele existente și a restabili contactul. Este o intervenție mai rapidă, dar temporară dacă bilele sunt oxidate sau fisurate structural — în acele cazuri, reballing-ul complet este singura soluție durabilă.

Înlocuire componente SMD

Condensatori, rezistori, bobine, tranzistori MOSFET, regulatoare de tensiune — toate componentele de pe placă sunt montate SMD (Surface Mount Device), adică lipite direct pe suprafața PCB-ului. Înlocuirea lor se face cu stații profesionale de microsudură cu control fin al temperaturii și pensete cu vârf încălzit, sub microscop. O singură componentă de 0,5 mm înlocuită greșit poate face diferența dintre o consolă care pornește și una care nu.

Reparații pe portul HDMI (PS4, PS5, Xbox)

Portul HDMI rupt sau cu pinii îndoiți este unul dintre cele mai frecvente defecte pe care le vedem la PS4 și PS5. Înlocuirea portului necesită microsudură precisă pe pad-uri foarte fine de pe PCB — o operație care se face obligatoriu sub microscop și cu flux de calitate, altfel pad-urile se ridică și placa devine irecuperabilă prin această metodă.

Intervenții pe circuitul de încărcare (Nintendo Switch)

La Nintendo Switch, cipul M92T36 (controllerul de port USB-C și încărcare) este una dintre cele mai frecvente cauze de „nu se mai încarcă” sau „nu pornește”. Înlocuirea lui este o intervenție de microsudură BGA de mică dimensiune, care necesită atât aparatura potrivită, cât și experiență specifică pe acest model.

Curățare ultrasonică și inspecție post-intervenție

După orice intervenție cu flux de lipit, placa de bază se curăță — fie cu solvenți specifici, fie cu stație ultrasonică — pentru a elimina reziduurile de flux care, în timp, pot provoca coroziune sau scurtcircuite secundare. Apoi se reinspectează la microscop înainte de a trece la testare.

Testarea completă înainte de asamblare

Placa reparată se conectează din nou la sursa de laborator și la osciloscoape pentru a verifica că toate tensiunile sunt în specificații și că nu mai există scurtcircuite. Apoi se asamblează parțial consola și se face un test funcțional complet: pornire, boot, conectare la TV prin HDMI, test controller, test Wi-Fi, test citire jocuri (unde e cazul).

Nu eliberăm nicio consolă fără test funcțional documentat. Dacă testul evidențiază un defect secundar care nu a fost vizibil inițial (lucru care se poate întâmpla pe plăci cu defecte multiple), clientul este informat și se discută continuarea sau nu a intervenției.

Asamblare finală, deviz de ieșire și certificat de garanție

Consola se reasamblează complet, se aplică pastă termică nouă (și metal lichid nou, unde specificațiile impun — ca la PS5), se face un ultim test termic și se eliberează:

• Deviz de ieșire cu descrierea intervenției efectuate
• Factură fiscală
• Certificat de garanție pentru intervenție

Fiecare reparație de placă de bază iese din laboratorul nostru cu garanție. Acesta nu este un detaliu minor — este singurul mod în care un service poate sta în spatele muncii sale.

Ce console reparăm și ce defecte de placă de bază rezolvăm

În laboratorul OnLaptop reparăm plăci de bază pentru:

• PlayStation 5 — scurtcircuite, defecte APU, contaminare metal lichid, port HDMI, circuit alimentare
• PlayStation 4 / PS4 Pro — reballing APU, port HDMI, circuite de alimentare, defecte RAM
• Xbox Series X|S — defecte APU, circuite de alimentare, port HDMI, defecte stocare
• Xbox One / One S / One X — reballing, port HDMI, surse, defecte diverse pe PCB
• Nintendo Switch / Switch Lite / Switch OLED — cip M92T36, cip P13USB, GPU Tegra, slot card, port USB-C, cip Wi-Fi

Când NU merită reparată placa de bază

Suntem sinceri cu fiecare client: nu orice consolă merită reparată la nivel de placă de bază. Există situații în care recomandăm să nu se continue:

• Daune fizice severe — PCB rupt, urme extinse de arsură pe mai multe zone ale plăcii, coroziune avansată care a afectat pad-urile
• Defecte multiple simultane pe componente critice care nu mai sunt disponibile ca piese de schimb
• Costul reparației depășește valoarea rezonabilă a consolei (mai ales la modele vechi, PS3, Xbox 360 sau Nintendo Switch Lite de primă generație cu uzură avansată)

Diagnosticăm întâi, îți spunem ce am găsit și îți prezentăm opțiunile reale. Nu continuăm nicio reparație fără acordul tău explicit.

Cum trimiți consola la OnLaptop dacă nu ești în București

Prin sistemul OnLaptop GO, nu trebuie să fii în București ca să beneficiezi de infrastructura laboratorului nostru. Ai două variante:

• Curier de acasă — ridicăm consola de la adresa ta, 100% gratuit, indiferent de județul din România
• Lockere FANbox 24/7 — predai consola la cel mai apropiat locker din rețeaua națională, la orice oră, fără programare

Livrarea înapoi după reparație este de asemenea gratuită. Primești consola acasă, cu deviz, factură și certificat de garanție incluse în colet.

Dacă ești în București, ne găsești la Str. Șapte Drumuri nr. 13 sau poți preda consola la orice magazin Flanco din rețeaua națională, partenerul nostru oficial de predare-primire.

Cât durează reparația unei plăci de bază de consolă?

Depinde de complexitatea defectului. Intervențiile punctuale — înlocuire port HDMI, înlocuire cip M92T36 pe Nintendo Switch — se finalizează de regulă în aceeași zi. Reparațiile complexe care implică reballing APU, diagnosticare termică avansată sau componente pe comandă pot dura 2–5 zile lucrătoare. Nu promitem termene înainte de diagnosticare — îți spunem un calendar real după ce știm ce are consola.

Ce este reballing-ul și de ce e necesar la console?

Reballing-ul este procesul de înlocuire completă a bilelor de cositor de sub un cip BGA — dezlipirea cipului, curățarea pad-urilor, aplicarea bilelor noi cu stencil de precizie și relipirea pe placă într-un profil termic controlat. Este necesar când bilele vechi s-au fisurat sau oxidat din cauza ciclurilor termice repetate, ceea ce provoacă simptome precum „nu pornește”, ecran negru sau opriri aleatorii în timpul jocului.

Consola mea PS5 nu mai pornește. Înseamnă neapărat că e placa de bază?

Nu neapărat. O PS5 care nu pornește poate avea defect pe sursa de alimentare internă, pe cablul de alimentare, pe butonul de pornire sau pe firmware (dacă un update a eșuat). Diagnosticăm electric înainte de orice concluzie. Placa de bază este confirmată ca sursă a problemei doar după ce celelalte cauze sunt excluse prin testare.

Pot face reballing acasă la consola mea?

Tehnic, da — există stații de rework accesibile. Practic, reballing-ul pe consolele moderne (PS4, PS5, Xbox Series) necesită profiluri termice precise pentru APU, stenciluri specifice per model și experiență în manipularea plăcilor fără a deteriora componentele vecine. Mulți clienți ajung la noi după ce au încercat acasă un reflow cu pistol de aer cald și au agravat defectul. Dacă consola are valoare pentru tine, recomandăm un service specializat.

Reparația plăcii de bază vine cu garanție?

Da. Fiecare intervenție efectuată în laboratorul OnLaptop vine cu certificat de garanție și factură fiscală. Garanția acoperă intervenția efectuată — nu defecte noi cauzate de utilizare incorectă după reparație.

Ce se întâmplă dacă diagnosticați că nu se poate repara?

Îți comunicăm concluzia diagnosticului și nu efectuăm nicio intervenție. Consola se returnează în aceeași stare în care a intrat. Se achită taxa de diagnosticare, stabilită transparent la recepție. Nu există costuri ascunse și nu reparăm fără acordul tău explicit.
