Instructiuni de montaj display iPhone

Acest ghid explica, pas cu pas, demontarea si montarea display-ului pentru majoritatea telefoanelor iPhone.
Recomandat pentru tehnicieni sau persoane cu experienta in reparatii. Daca nu esti sigur pe procedura, apeleaza la un service specializat.

Inainte de a incepe

⚠️ Avertisment important

• Citeste instructiunile de siguranta pentru baterie si respecta regulile de lucru cu bateria.
• Citeste instructiunile de siguranta pentru sticla sparta inainte de a incepe.

⚠️ Atentie

• Pentru a evita deteriorarea lentilelor, nu atinge ansamblul camerei TrueDepth sau componentele din jur.
• Nu atinge partea din spate a display-ului – acest lucru poate afecta calitatea imaginii.

ℹ️ Important

• Daca folosesti pentru prima data suportul de incalzire pentru display, citeste instructiunile de utilizare.
• Dupa inlocuirea display-ului, este recomandat sa rulezi Repair Assistant, disponibil pe telefon dupa reasamblare completa.

Unelte necesare

• Surubelnita torque verde 0.45 kgf cm (923-00105)
• Surubelnita torque albastra 0.65 kgf cm (923-0448)
• Surubelnita torque neagra 0.35 kgf cm (923-0248)
• Bit de securitate (923-0247)
• Bit Micro stix (923-01290)
• Spatula din nylon (black stick)
• Penseta ESD-safe
• Unealta pentru indepartare adeziv
• Cutter pentru adeziv
• Servetele cu etanol sau alcool izopropilic (IPA)
• Presa pentru display
• Tava de reparatie 6.9 inch
• Pene pentru indepartare display
• Banda Kapton

Pasi pentru demontare display iPhone

Nota: Daca ai parcurs deja pasii de demontare, sari direct la reasamblare.

⚠️ Atentie

Telefonul trebuie sa fie oprit complet inainte de a incepe.
Daca nu poate fi oprit, urmeaza procedura alternativa de la final.

Pasul 1. Foloseste surubelnita torque si bitul de securitate pentru a scoate cele doua suruburi de langa conectorul USB-C (cate unul pe fiecare parte). Pune-le deoparte.

Pasul 2. Foloseste dispozitivul de incalzire pentru display pentru a incalzi adezivul.

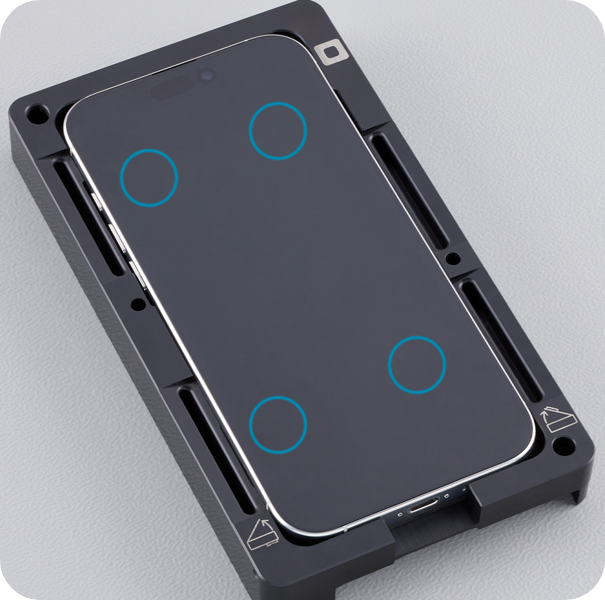

Pasul 3. Scoate iPhone-ul din dispozitivul de incalzire si aseaza-l in tava de reparatie.

Pasul 4. Foloseste cutterul pentru adeziv si taie pe marginile display-ului, oprindu-te la benzile de antena.

Pasul 5. Introdu penele pentru indepartare display in tava de reparatie (simbolurile de pe pene corespund cu cele de pe tava).

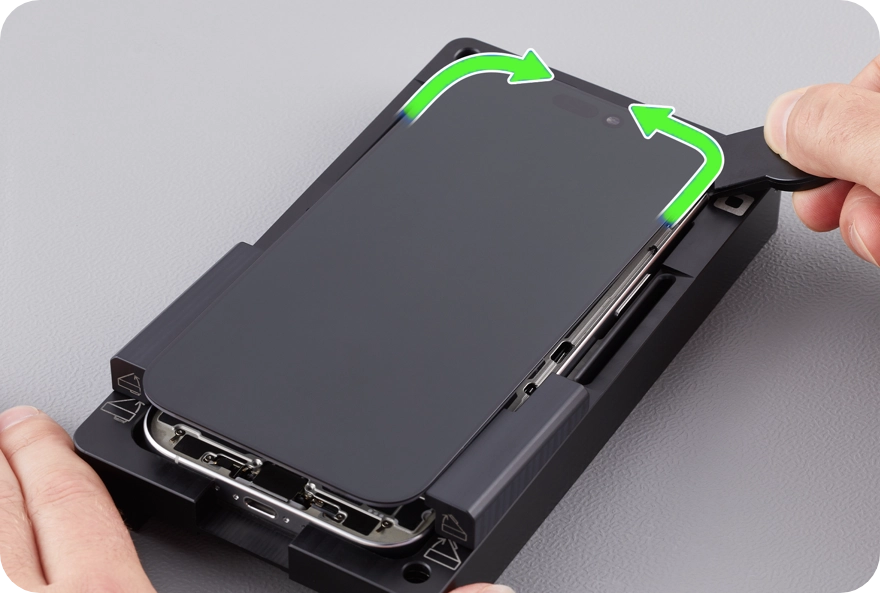

Pasul 6. Taie adezivul din partea superioara si din colturi, apoi ridica usor display-ul pe ventuze.

⚠️ Nu inclina display-ul mai mult de 5 grade pentru a evita deteriorarea cablurilor flex.

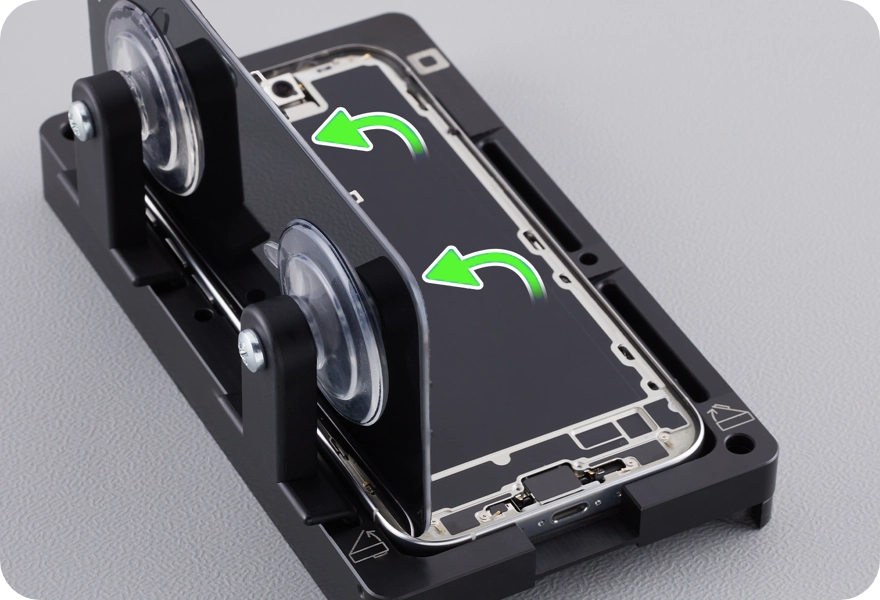

Pasul 7. Ridica display-ul spre ventuze, apasa marginile pentru fixare.

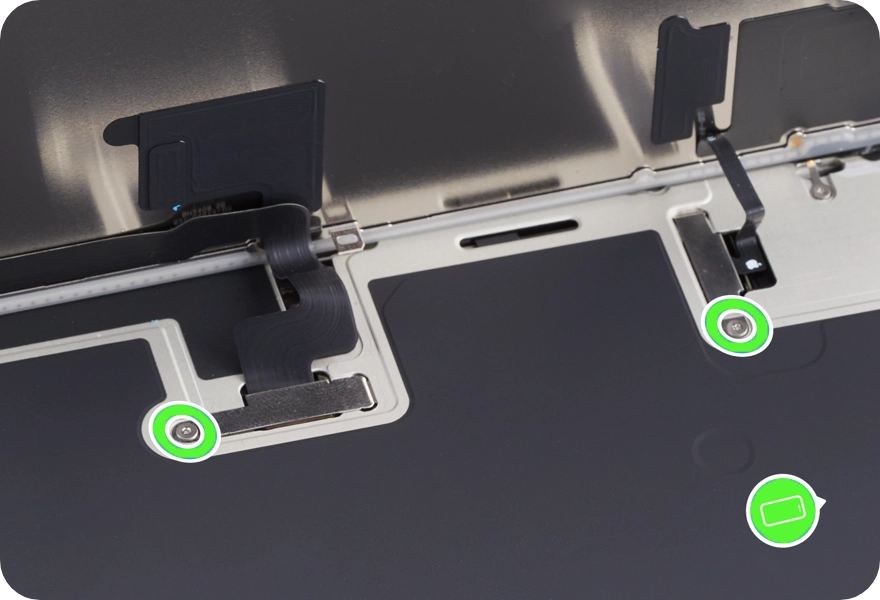

Pasul 8. Foloseste surubelnita torque si bitul Micro stix pentru a scoate:

• surubul capacului conectorului display
• surubul capacului senzorului de lumina ambientala

Scoate capacele si pastreaza-le pentru reasamblare.

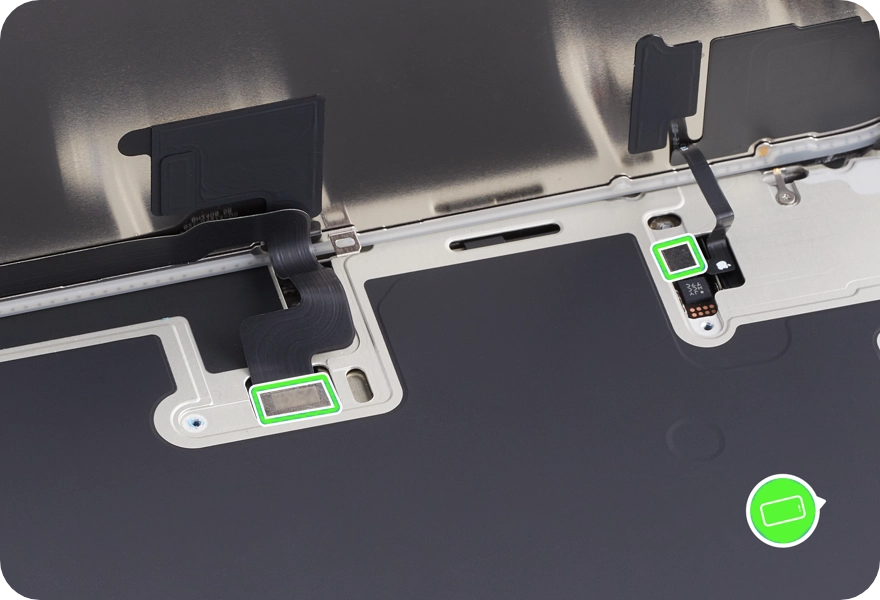

Pasul 9. Deconecteaza cablurile flex ale display-ului si ale senzorului de lumina ambientala.
Elibereaza ventuzele si aseaza display-ul cu fata in jos, pe o suprafata curata.

Pasi pentru demontare display iPhone

Pasul 1. Indeparteaza ventuzele din tava.

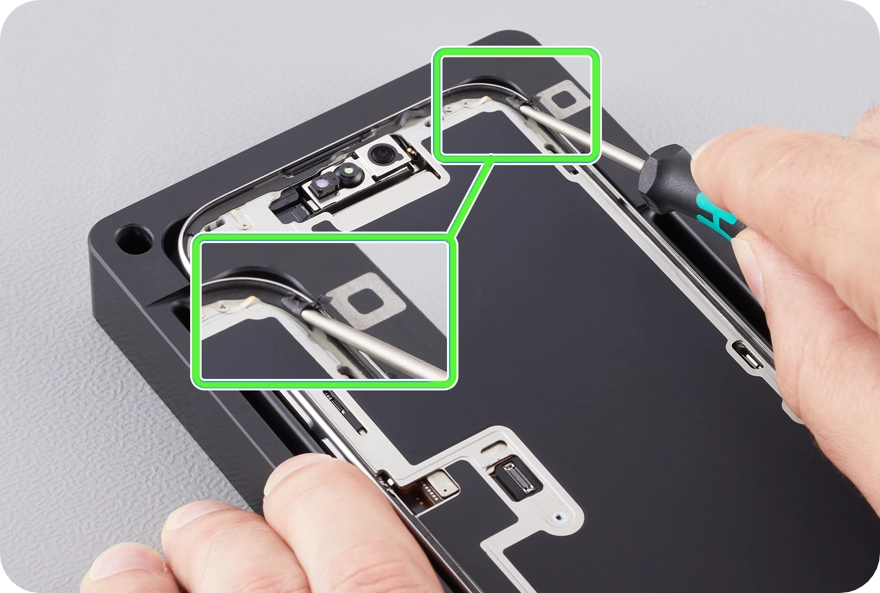

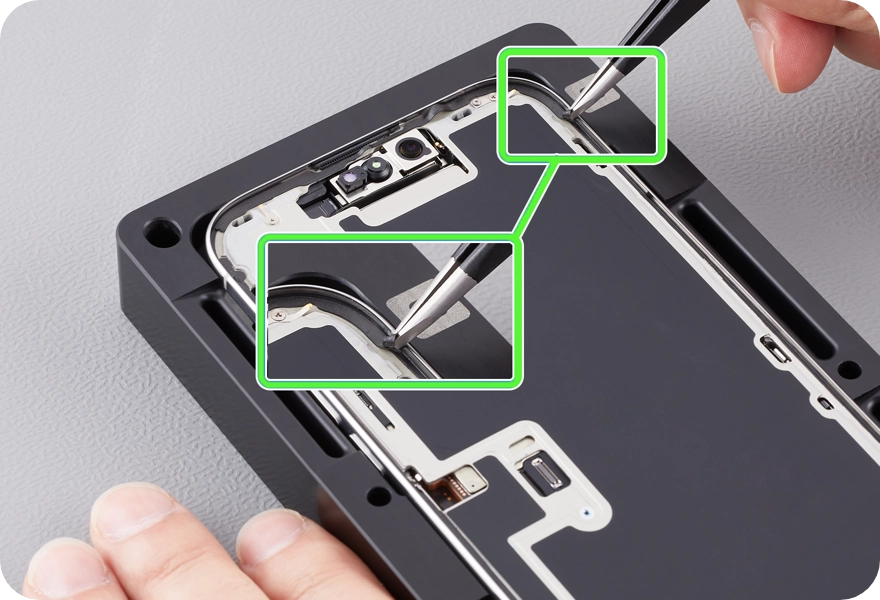

Pasul 2. Cu penseta sau unealta pentru adeziv, dezlipeste complet adezivul vechi, tragand la un unghi de 45°.

Pasul 3. Curata marginile carcasei cu servetele IPA.

⚠️ Nu atinge alte parti ale sticlei cu alcool – poate afecta display-ul.

Pasul 4. Verifica:

• clemele interne ale display-ului (trebuie sa fie la 90°)

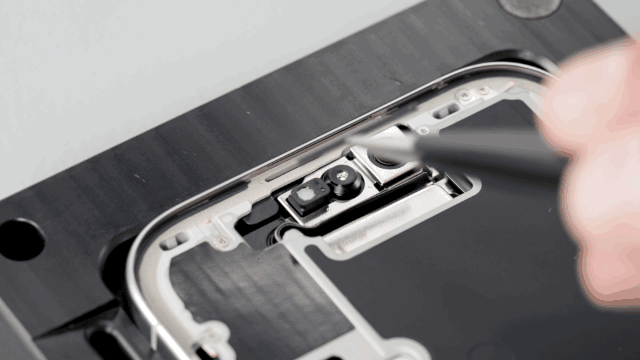

• grila difuzorului
• arcurile de impamantare

Inlocuieste componentele deteriorate, daca este necesar.

Pasul 5. Daca instalezi un display nou:

• indeparteaza foliile de protectie
• aliniaza adezivul nou pe carcasa, cu decupajele corecte pentru camera TrueDepth

Nu indeparta inca folia superioara.

Pasul 6. Apasa adezivul pe carcasa folosind spatula din nylon, pe toata circumferinta.

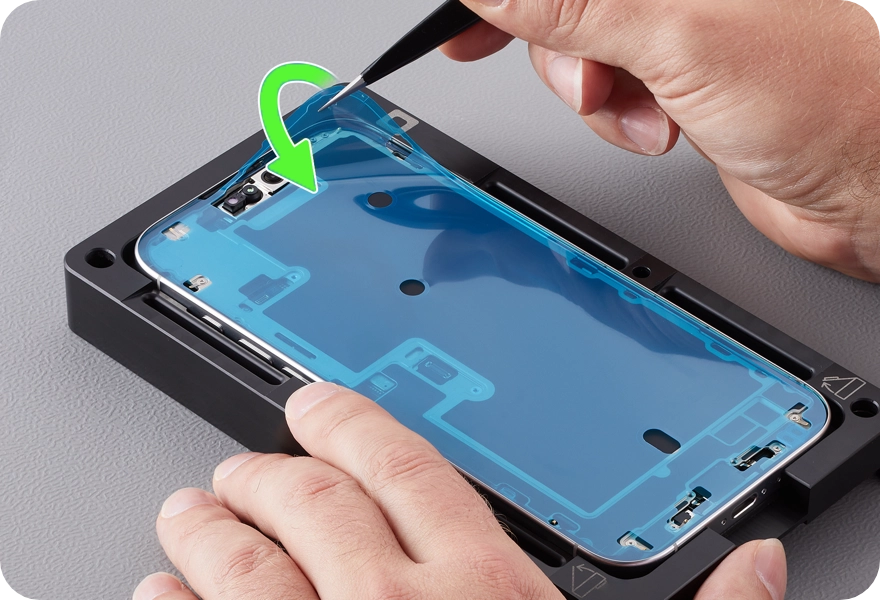

Pasul 7. Indeparteaza folia superioara a adezivului.

Pasul 8. Aliniaza display-ul pe carcasa si conecteaza cablurile flex ale:

• senzorului de lumina ambientala
• display-ului

Pasul 9. Monteaza capacele conectorilor si suruburile noi cu surubelnita verde.

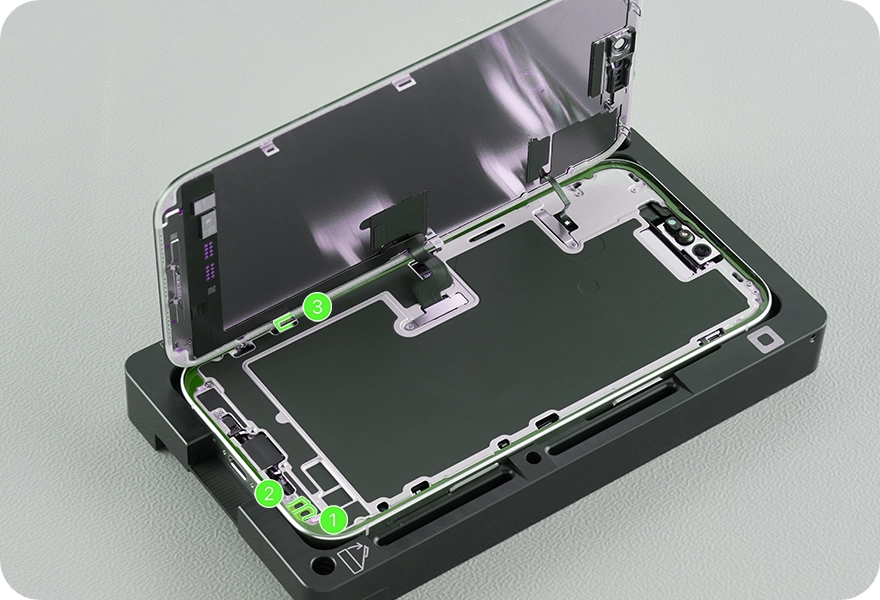

Pasul 10. Indeparteaza foliile intermediare ale adezivului, conform ordinii indicate.

⚠️ Ai grija la cablurile flex – nu le deteriora.

Pasul 11. Coboara display-ul pe carcasa si apasa simultan in cele patru colturi, apoi pe margini, pana cand este perfect fix.

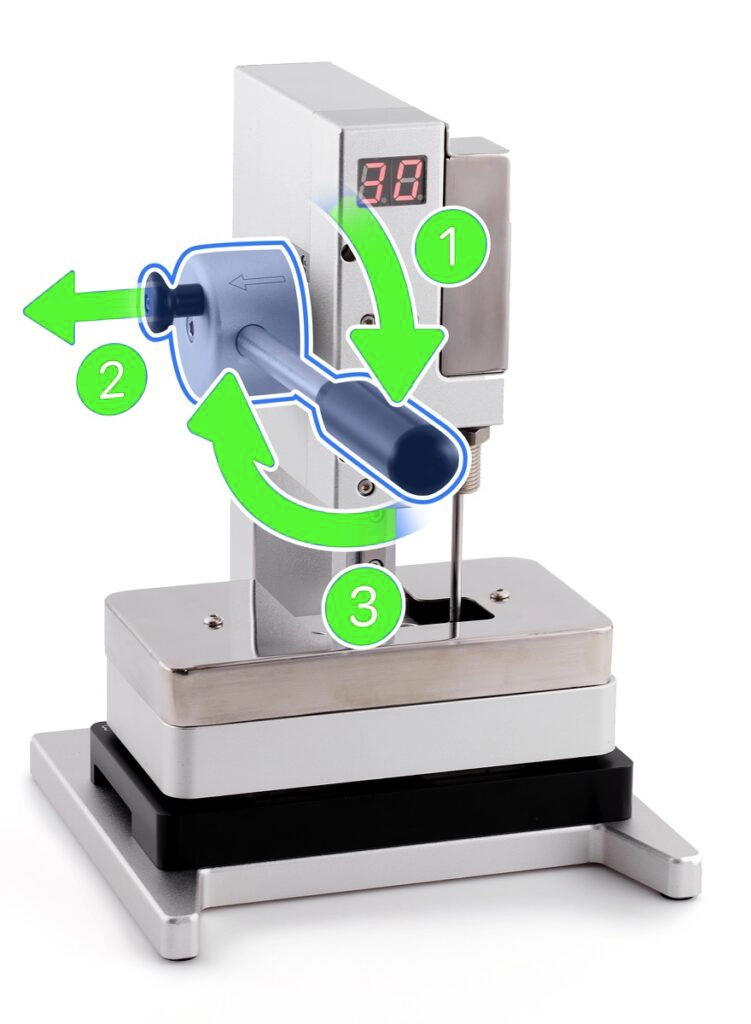

Pasul 12. Aseaza telefonul in presa pentru display si asteapta finalizarea ciclului.

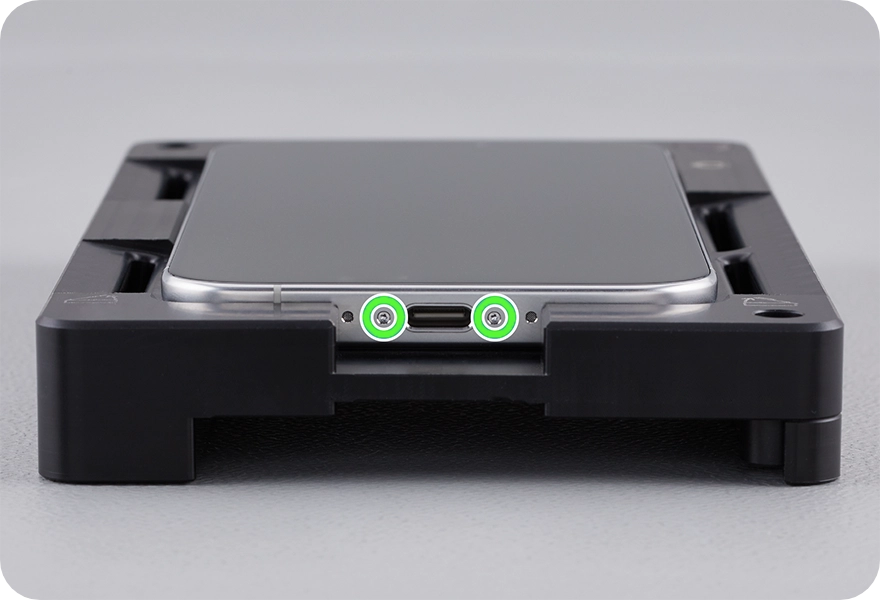

Pasul 13. Monteaza cele doua suruburi de securitate de langa USB-C, folosind culoarea corecta pentru model:

• Natural Titanium
• Black Titanium
• White Titanium
• Desert Titanium

Dupa montaj

• Porneste telefonul
• Ruleaza Repair Assistant, daca este disponibil
• Verifica functionarea display-ului si a senzorilor
