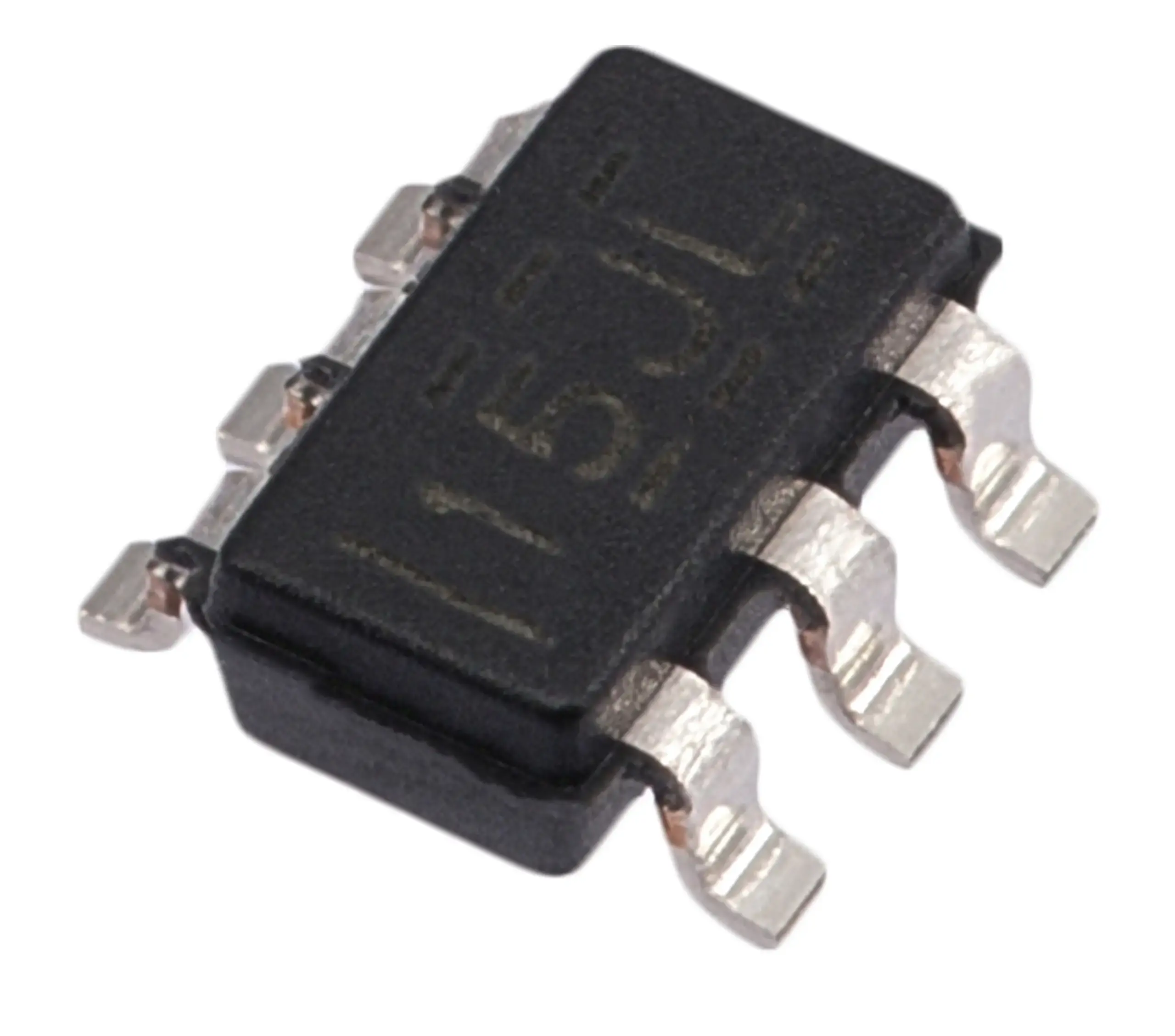

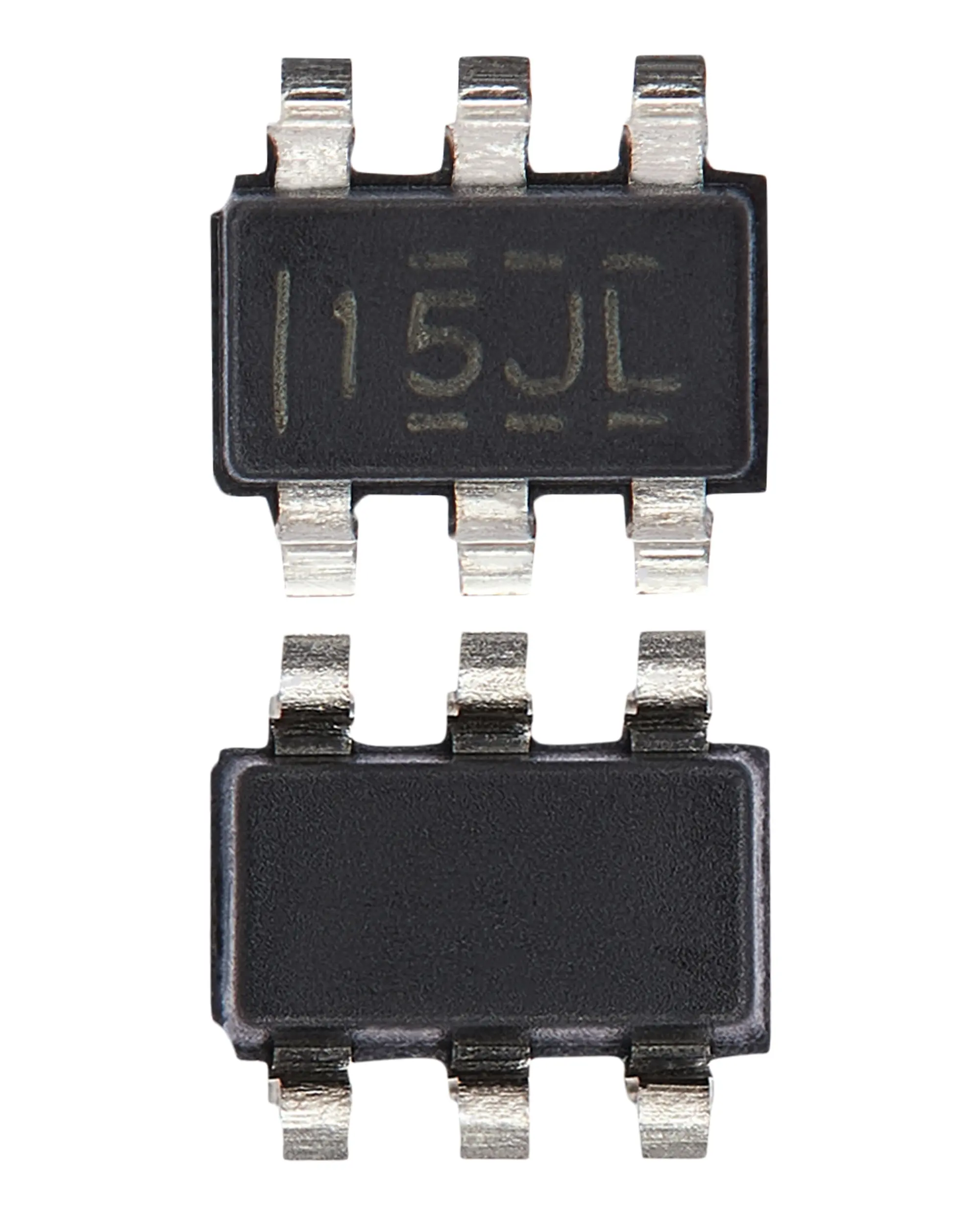

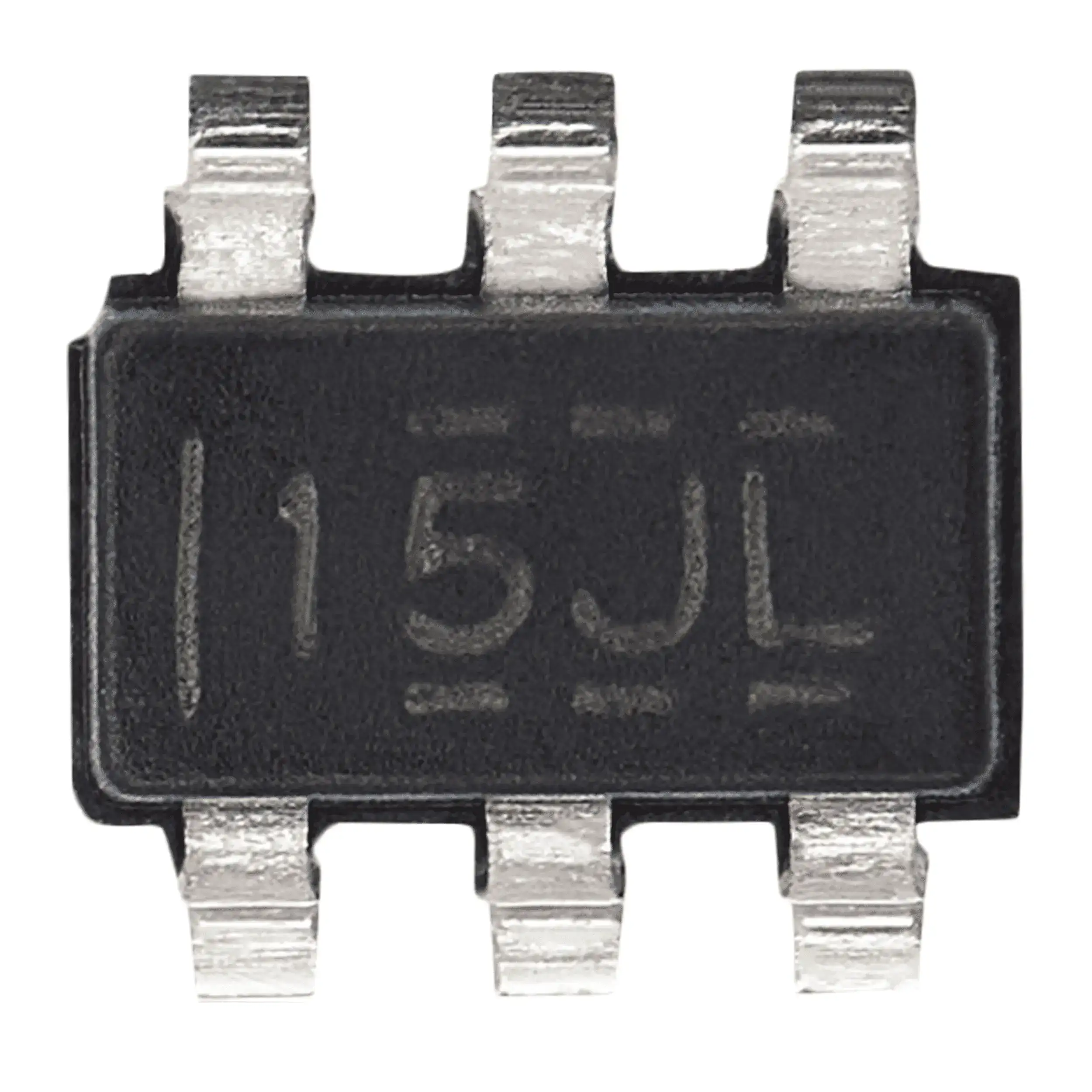

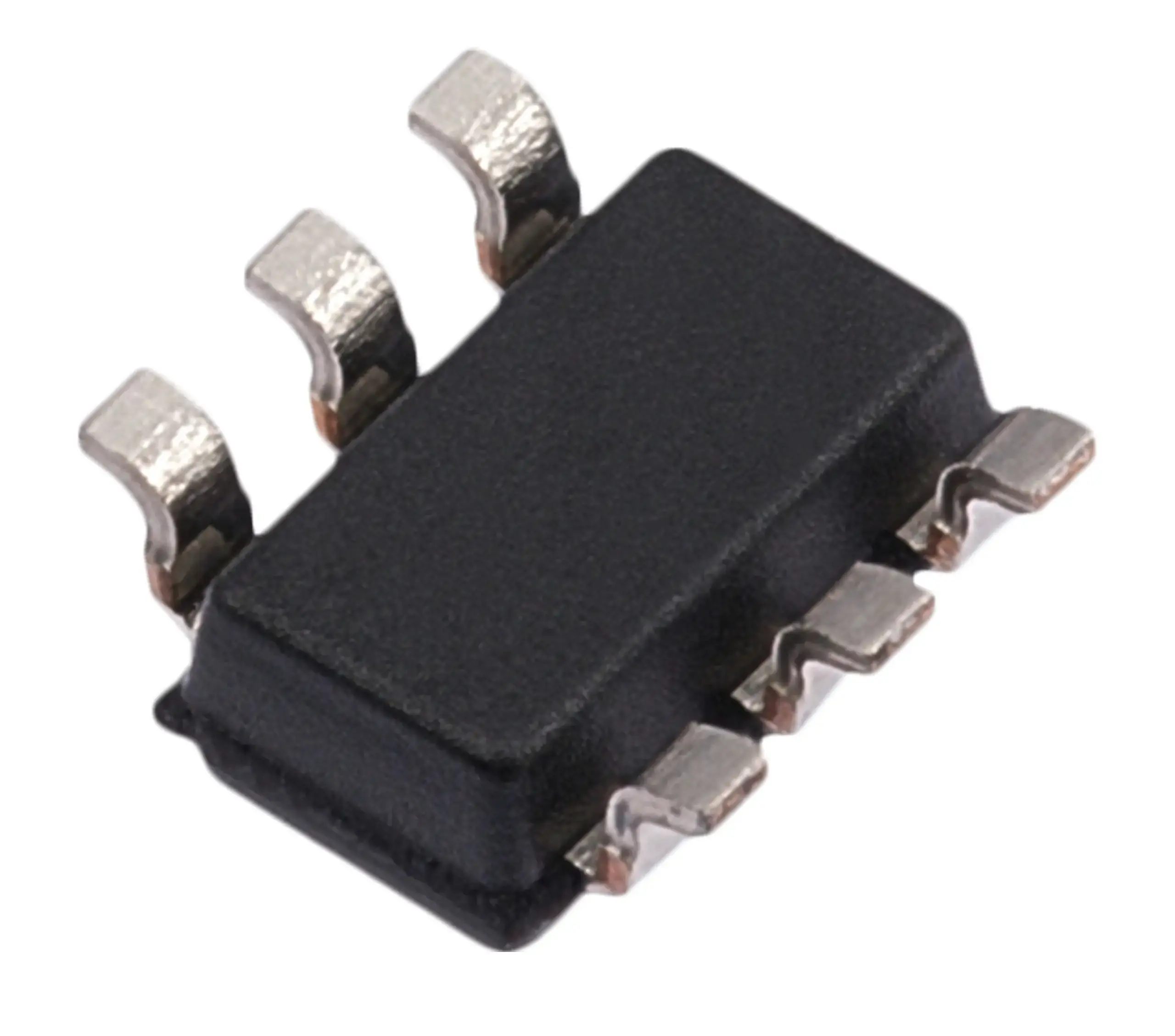

15JL Power Switch IC (SOP6) Sony PS5 – PlayStation 5 Slim

5JL este un circuit integrat de tip Power Switch / Load Switch, capsulă SOP-6, utilizat în console precum PlayStation 5 și Nintendo Switch 2. Acest IC se află în zona portului HDMI, unde gestionează și comută alimentarea liniilor auxiliare necesare funcționării corecte a interfeței video.

Power Switch-ul 15JL controlează tensiunile de semnalizare și protecție din jurul portului HDMI, asigurând alimentarea stabilă a circuitelor asociate (retimer, EDID, HPD, CEC) și izolarea lor în cazul suprasarcinilor sau scurtcircuitelor.

Rol și funcții principale

• comută și stabilizează liniile de alimentare ale circuitelor HDMI
• protejează împotriva supracurentului și scurtcircuitelor locale
• izolează retimer-ul HDMI în caz de erori electrice
• controlează alimentarea liniilor auxiliare precum:
• HPD (Hot Plug Detect)
• 5V HDMI
• CEC / DDC / EDID
• asigură integritatea și stabilitatea funcționării portului HDMI
• contribuie la protecția APU / GPU împotriva supratensiunilor mici

Aplicații tipice

• PlayStation 5 – zona HDMI
• Nintendo Switch 2 – zona HDMI / video out
• module video de mare viteză
• reparații pentru:
• port HDMI fără imagine
• semnal instabil
• detecție HDMI defectuoasă
• retimer suprasolicitat
• linii auxiliare întrerupte

Recomandări pentru montaj

• necesită lipire profesionistă cu stație de aer cald sau letcon cu vârf fin
• lucru obligatoriu în mediu ESD-safe
• orientarea corectă pe PCB este critică (pin 1 alignment)
• înainte de înlocuire trebuie verificate:
• retimer HDMI
• diodele ESD din zona HDMI
• filtrul common-mode (HDMI choke)
• siguranțele 5V HDMI

după instalare se recomandă testarea:

• HDMI handshake
• Hot Plug Detect (HPD)
• CEC / EDID Communication
• stabilitatea semnalului 4K
