Cum se repară placa de bază a unui laptop într-un service profesionist? Etapele procesului de reparație

Reparația plăcii de bază a unui laptop este un proces structurat în mai etape clare — de la diagnosticare electrică avansată până la intervenția la nivel de componentă și testare sub sarcină. Iată cum arată acest proces în laboratorul OnLaptop.

Reparația plăcii de bază a unui laptop presupune diagnosticare electrică la nivel de componentă, identificarea exactă a defectului și intervenție directă pe circuitul electronic — nu înlocuirea forfetară a întregului ansamblu. Într-un service profesionist, procesul urmează etape clare și documentate, cu testare sub sarcină înainte de returnarea dispozitivului.

Dacă laptopul tău nu mai pornește, nu mai încarcă sau s-a oprit brusc după un contact cu lichid, există șanse reale ca problema să fie pe placa de bază. Ce se întâmplă concret cu dispozitivul tău după ce ajunge în laboratorul nostru — asta explicăm în detaliu mai jos.

Ce este placa de bază și de ce defectarea ei este una dintre cele mai complexe situații din service

Placa de bază este coloana vertebrală a oricărui laptop. Pe ea sunt integrate sau conectate toate componentele esențiale: procesorul (CPU), chipul grafic (GPU), controlerul de încărcare, porturile USB, HDMI, audio, circuitele de alimentare, memoria RAM și interfețele de stocare. Când placa de bază cedează, efectul se simte în tot sistemul — și din acest motiv diagnosticarea ei este, în practică, una dintre cele mai dificile intervenții dintr-un service de laptopuri.

Ce vedem frecvent în laborator: clienții vin cu laptopuri care „pur și simplu nu au mai pornit într-o dimineață” — fără niciun accident aparent. În spatele acestei situații se ascund de cele mai multe ori defecte acumulate în timp: un MOSFET (tranzistor de comutare din circuitul de alimentare) care a cedat progresiv, oxidare după un contact minor cu lichid ignorat inițial sau oboseala termică a lipiturilor unui cip BGA — adică desprinderea microscopică a bilelor de lipit dintre componentă și placa de bază, invizibilă fără echipament specializat.

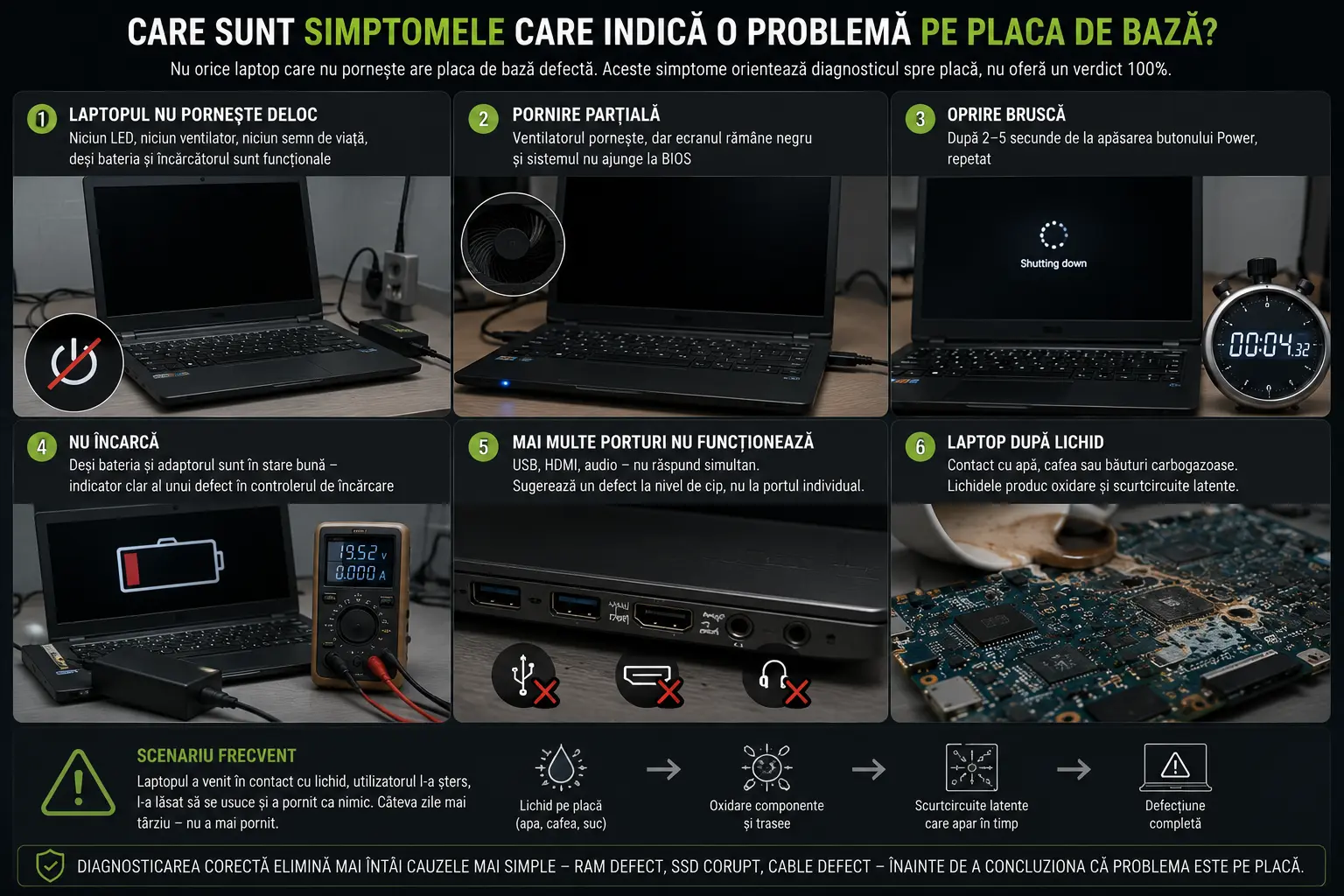

Care sunt simptomele care indică o problemă pe placa de bază?

Nu orice laptop care nu pornește are placa de bază defectă. Există o listă de simptome care orientează diagnosticul spre placă, iar un electronist experimentat știe să le diferențieze de alte cauze.

• Laptopul nu pornește deloc — niciun LED, niciun ventilator, niciun semn de viață, deși bateria și încărcătorul sunt funcționale
• Pornire parțială — ventilatorul pornește, dar ecranul rămâne negru și sistemul nu ajunge la BIOS
• Oprire bruscă după 2–5 secunde de la apăsarea butonului Power, repetat
• Nu încarcă, deși bateria și adaptorul sunt în stare bună — indicator clar al unui defect în controlerul de încărcare de pe placă
• Mai multe porturi au încetat să funcționeze simultan — USB, HDMI, audio — ceea ce sugerează un defect la nivel de cip, nu la portul individual
• Laptop după lichid — contact cu apă, cafea sau băuturi carbogazoase; lichidele produc oxidare și scurtcircuite latente care se manifestă cu întârziere

Unul dintre cele mai des întâlnite scenarii pe care le vedem: laptopul a venit în contact cu lichid, utilizatorul l-a șters, l-a lăsat să se usuce și a pornit ca nimic. Câteva zile mai târziu — nu a mai pornit. Oxidarea componentelor electronice nu e imediată; se acumulează și produce scurtcircuite care distrug treptate circuitele de alimentare.

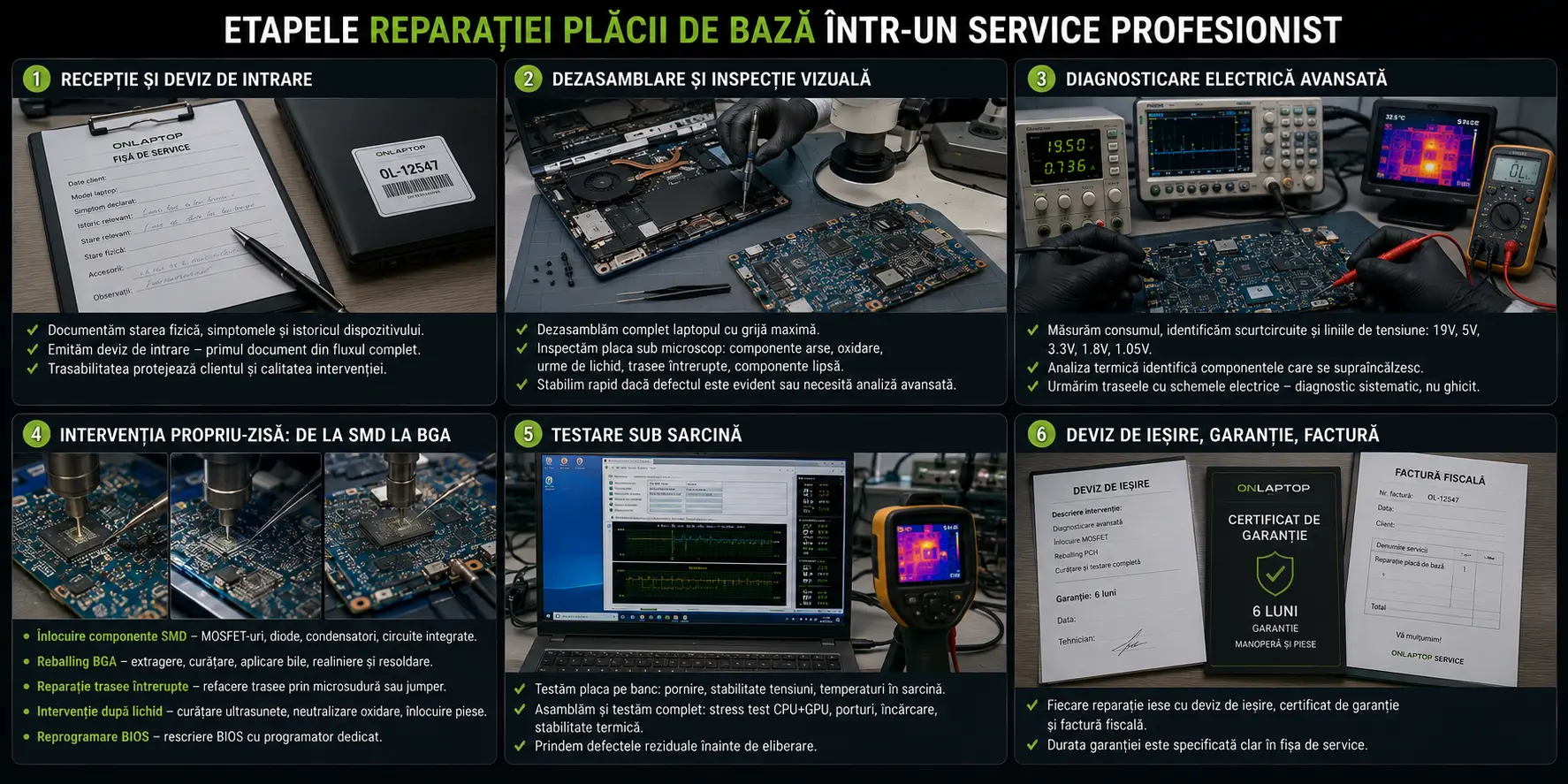

Etapele reparației plăcii de bază într-un service profesionist

Procesul nu este liniar și simplu — dar are structură clară. Fiecare etapă condiționează ce se poate face în etapa următoare. Iată cum arată în laboratorul nostru.

Etapa 1 — Recepție și deviz de intrare

Orice dispozitiv care intră în laboratorul OnLaptop primește o fișă de service la recepție. Se documentează starea fizică a laptopului, simptomul declarat de client și istoricul relevant (dacă a mai fost la alt service, dacă a căzut, dacă a intrat în contact cu lichid). Acesta este devizul de intrare — primul document dintr-un flux complet, care include devizul de ieșire, factura fiscală și certificatul de garanție.

Nu lucrăm fără acest flux documentat. Nu pentru că e o formalitate — ci pentru că trasabilitatea protejează atât clientul, cât și calitatea intervenției.

Etapa 2 — Dezasamblare și inspecție vizuală

Laptopul se dezasamblează complet pentru a extrage placa de bază. Procesul în sine necesită atenție: pe modele ca Lenovo ThinkPad X1 Carbon, Dell XPS sau MacBook Air M2/M3, accesul la placă implică proceduri specifice, conectori fragili și șuruburi cu torx de dimensiuni minuscule. O dezasamblare neglijentă poate produce daune secundare independente de defectul inițial.

Odată extrasă, placa este inspectat vizual sub microscop binocular sau digital cu afișare pe monitor. Se caută: componente arse (MOSFET-uri, condensatori umflați sau explodați, zone cu decolorare), urme de lichid și oxidare, trasee întrerupte sau arse, componente lipsă sau deplasate.

Inspecția vizuală stabilește rapid dacă defectul este evident sau dacă necesită diagnosticare electrică avansată — ceea ce se întâmplă în majoritatea cazurilor complexe.

Etapa 3 — Diagnosticare electrică avansată

Aceasta este etapa în care se face diferența reală între un service profesionist și unul de cartier. Cu sursa de laborator conectată la placă (în loc de adaptorul original), tehnicianul măsoară consumul de curent și identifică imediat dacă există un scurtcircuit activ — adică o componentă care trage curent în exces și blochează pornirea.

Cu osciloscopul și multimetrul de precizie se verifică liniile de tensiune ale plăcii: 19V, 5V, 3.3V, 1.8V, 1.05V — fiecare linie de alimentare care nu are tensiunea corectă indică o zonă de defect. Analiza termică (camera termică sau senzori de temperatură) identifică componenta care se supraîncălzește anormal, adică cea care consumă curent fără să-l transforme în lucru util.

Schemele electrice ale plăcii — pe care un service profesionist le accesează din baze de date tehnice specializate — permit urmărirea traseelor de la simptom la cauză. Fără scheme, diagnosticarea devine ghicit. Cu scheme, devine investigație sistematică.

Etapa 4 — Intervenția propriu-zisă: de la SMD la BGA

În funcție de ce a identificat diagnosticarea, intervenția poate fi:

• Înlocuire componente SMD (Surface Mount Device) — MOSFET-uri, diode, bobine, condensatori, circuite integrate de mici dimensiuni. Se lucrează cu stație de microsudură cu control fin al temperaturii și microscop. Acestea sunt intervențiile „de rutină” pe placă, dacă putem numi rutină ceva ce necesită precizie de 0.1mm.
• Reballing BGA — intervenția pe cipuri cu ambalaj Ball Grid Array, adică procesorul grafic (GPU), PCH (Platform Controller Hub — cipul care gestionează comunicarea între procesor și restul componentelor), sau chiar CPU-ul pe laptopurile cu procesor integrat pe placă. Reballing-ul înseamnă: extragerea cipului cu stația de rework BGA, curățarea pad-urilor, aplicarea noilor bile de lipit pe stencil de precizie, realinierea cipului și resoldarerea lui în profil termic controlat. O aliniere greșită cu câțiva micrometri produce un joint de lipit defectuos — adică o conexiune care pare că funcționează, dar cedează la primul ciclu termic.
• Reparație trasee întrerupte — trasee de cupru arse sau rupte fizic pe PCB, refăcute prin microsudură sau jumper de fir de precizie.
• Intervenție după lichid — curățare cu ultrasunete sau manual cu soluții specializate, neutralizarea oxidării, înlocuirea componentelor afectate chimic. Aceasta este cea mai imprevizibilă intervenție: daunele produse de lichid depind de tipul lichidului, de cât timp a stat pe placă și de ce componente a atins.
• Reprogramare BIOS — când cipul de BIOS este corupt sau trebuie rescris după înlocuirea unei componente, se folosește un programator dedicat conectat direct la cip.

Etapa 5 — Testare sub sarcină

Placa de bază reparată nu se pune imediat înapoi în carcasă. Se testează mai întâi în bancul de lucru, conectată la sursă de laborator, cu memorie RAM și stocare conectate. Se verifică: pornirea completă în sistem de operare, stabilitatea tensiunilor sub sarcină, temperatura componentelor reparate în rulare normală și în stres.

Dacă totul e în regulă pe bancul de lucru, se asamblează laptopul și se face o a doua rundă de testare — de data aceasta cu toate componentele la loc, în carcasă: stress test CPU și GPU simultan, verificare porturi, verificare încărcare, verificare stabilitate termică pe durata rulării intensive.

Din experiența noastră, testarea sub sarcină este etapa care prinde defectele reziduale — o componentă înlocuită corect, dar cu un traseu adiacent afectat care nu s-a manifestat la pornire simplă. Fără această etapă, rata de revenire a clienților ar fi mult mai mare.

Etapa 6 — Deviz de ieșire, garanție, factură

Fiecare reparație de placă de bază iese din laboratorul OnLaptop cu documentație completă: deviz de ieșire cu descrierea intervenției, certificat de garanție pentru manoperă și piesele înlocuite și factură fiscală. Durata garanției este specificată clar în fișa de service și variază în funcție de natura intervenției.

Nu eliberăm dispozitive fără acest set de documente. Este parte din ce înseamnă să lucrezi cu un service profesionist, nu cu un tehnician care repară pe tarabă.

Ce nu poate face un service fără echipament specializat

Există operațiuni pe placa de bază care pur și simplu nu se pot realiza fără investiție serioasă în infrastructură. Un service de cartier, oricât de experimentat ar fi tehnicianul, nu poate face reballing BGA corect fără stație de rework cu profil termic controlat — și tentativa de a face „reflow” improvizat (reîncălzirea cipului cu aer cald sau cuptor) produce rezultate temporare care cedează în câteva săptămâni, uneori agravând defectul inițial.

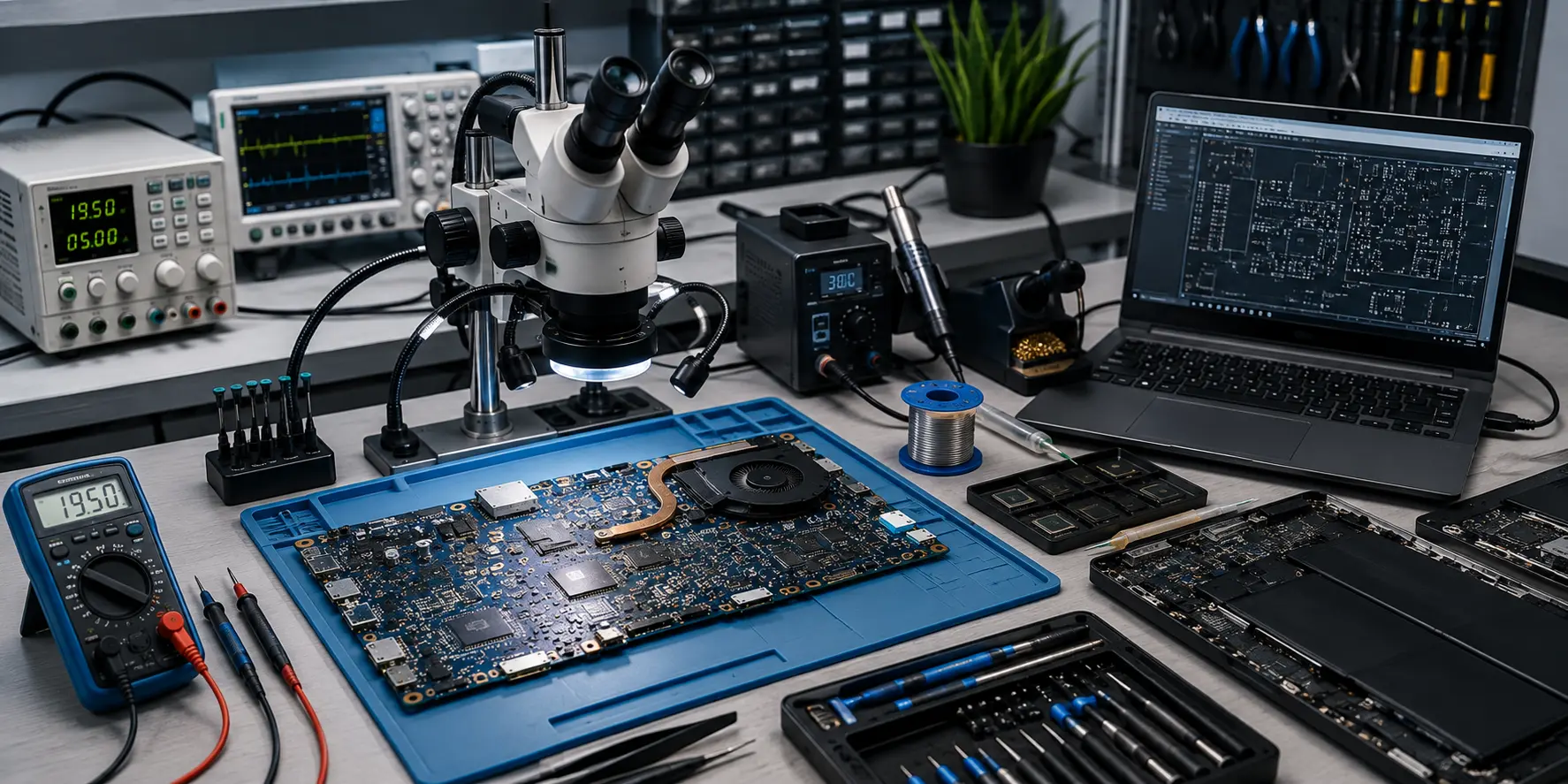

În laboratorul OnLaptop, infrastructura include:

• Stații de reballing și rework BGA cu control precis al profilului termic
• Microscoape profesionale binoculare și digitale cu afișare pe monitor
• Surse de laborator și osciloscoape pentru diagnosticare electrică
• Sisteme de analiză termică pentru detectarea componentelor defecte
• Stații profesionale de microsudură cu control fin al temperaturii
• Infrastructură ESD completă pe toate stațiile de lucru (protecție la descărcări electrostatice)

ESD — electrostatic discharge — merită menționat separat: o descărcare electrostatică invizibilă și imperceptibilă poate distruge componente sensibile de pe placă în secundă. Fără brățări ESD, covorașe și stații de lucru protejate corespunzător, intervenția pe o placă de bază este un risc constant pentru componentele sănătoase din jur.

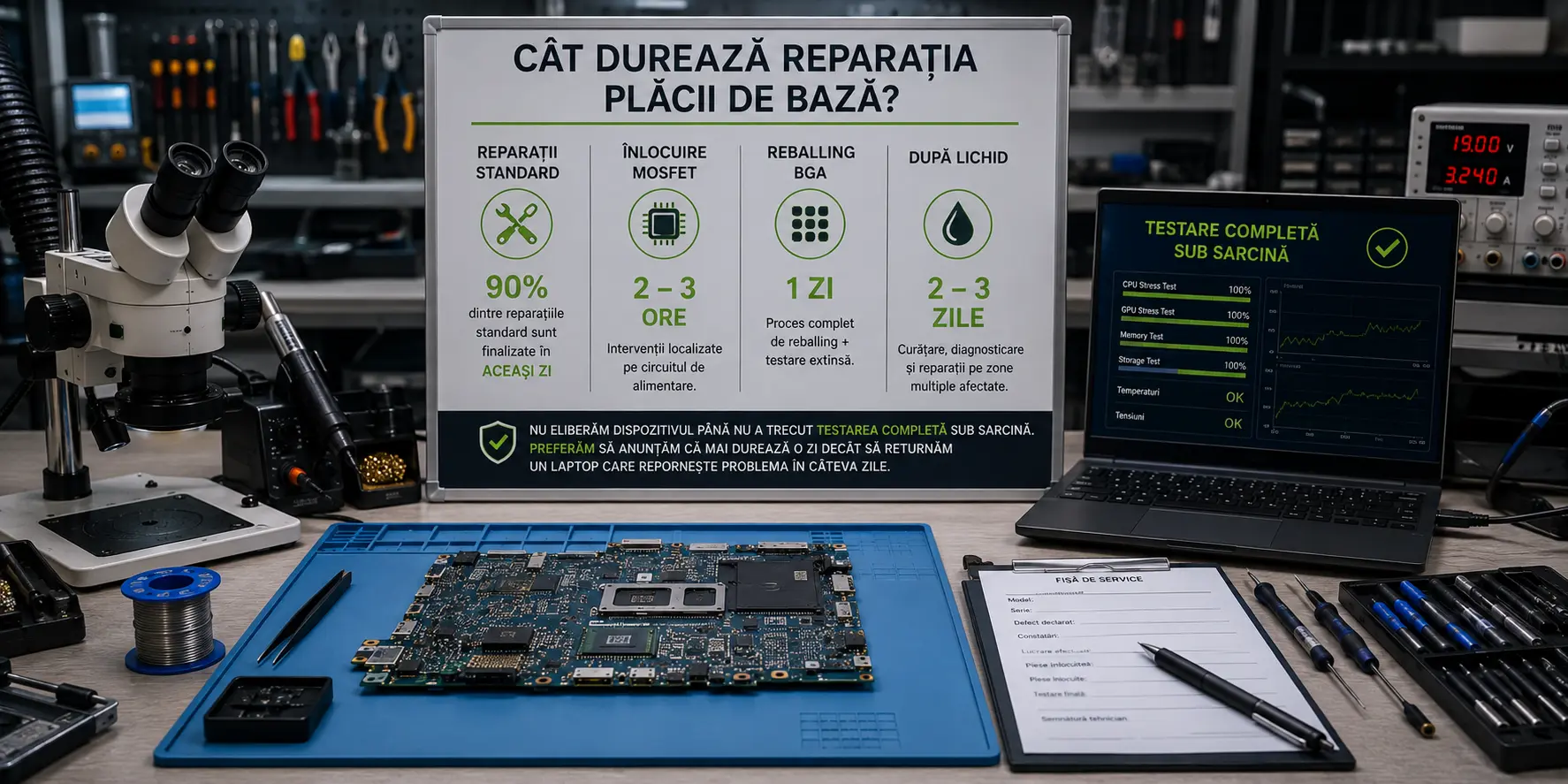

Cât durează reparația plăcii de bază?

Sincer: depinde de defect. 90% dintre reparațiile standard din laboratorul nostru sunt finalizate în aceeași zi — dar placa de bază este categoria unde nu promitem asta pentru orice caz. O intervenție de înlocuire MOSFET poate dura 2–3 ore. Un reballing BGA complet cu testare extinsă poate dura o zi întreagă. Un laptop după lichid cu oxidare extinsă poate necesita 2–3 zile dacă daunele sunt răspândite pe zone multiple ale plăcii.

Ce putem promite în toate cazurile: nu eliberăm dispozitivul până nu a trecut testarea completă sub sarcină. Preferăm să anunțăm că mai durează o zi decât să returnăm un laptop care repornește problema în câteva zile.

Cum trimiți laptopul la OnLaptop dacă nu ești în București?

Prin sistemul OnLaptop GO, distanța nu mai este un obstacol. Poți preda laptopul la orice locker FANbox din rețeaua națională — disponibil 24/7, fără program fix, fără să aștepți un curier. Alternativ, un curier vine direct la ușa ta. Preluarea și livrarea sunt 100% gratuite, indiferent de orașul în care ești. De asemenea, orice magazin Flanco din țară funcționează ca punct fizic de predare și preluare.

Laptopul ajunge în laboratorul din București, trece prin același flux complet de diagnosticare și reparație, și se întoarce la tine cu deviz, certificat de garanție și factură.

Merită să repar placa de bază sau mai bine cumpăr un laptop nou?

Depinde de trei factori: vârsta laptopului, natura defectului și costul intervenției raportat la valoarea dispozitivului. Un laptop de 2–3 ani cu GPU defect se repară fără discuție — costul intervenției este o fracție din prețul unui laptop nou echivalent. Un laptop de 8–9 ani cu defecte multiple pe placă, unde piesele de schimb nu mai sunt disponibile, poate fi un caz în care reparația nu se justifică economic. Îți spunem sincer după diagnosticare care este situația — inclusiv când răspunsul este „nu merită”.

Se poate diagnostica placa de bază fără să o deschid eu acasă?

Nu. Diagnosticarea electrică a plăcii de bază se face cu placa extrasă din carcasă, conectată la sursă de laborator și cu instrumente de măsură. Nu există nicio aplicație, niciun software și nicio procedură pe care să o faci acasă care să identifice un scurtcircuit pe linie de alimentare sau un cip BGA cu joint-uri fracturate. Ce poți face acasă este să observi simptomele și să le descrii cât mai precis — asta ajută tehnicianul să orienteze rapid diagnosticarea.

Ce este reballing-ul și când este necesar?

Reballing-ul este procesul de înlocuire a bilelor de lipit de sub un cip BGA — adică sub procesorul grafic, PCH sau CPU-ul integrat pe placă. Bila de lipit este conexiunea electrică dintre cip și placă; în timp, din cauza ciclurilor termice repetate (laptopul se încălzește și se răcește zilnic), aceste bile se fisurează microscopic și conexiunea devine intermitentă sau se întrerupe complet. Reballing-ul înlocuiește aceste bile cu aliaj nou, pe stencil de precizie, în profil termic controlat. Este necesar când cipul este funcțional dar conexiunea cu placa a cedat — nu când cipul în sine este ars, caz în care se înlocuiește componenta.

Laptopul a intrat în contact cu lichid. Ce fac imediat?

Oprește laptopul imediat — nu îl pune în standby, oprește-l complet. Deconectează alimentatorul. Dacă ai acces ușor la baterie (pe modele mai vechi unde bateria se scoate fără dezasamblare), scoate bateria. Nu îl porni să verifici „dacă mai merge” — este cel mai frecvent mod în care un contact minor cu lichid devine daună majoră. Adresează-te unui service cât mai repede — cu cât trece mai mult timp, cu atât oxidarea avansează pe circuite.

Reparația plăcii de bază vine cu garanție?

Da. Fiecare intervenție pe placa de bază în laboratorul OnLaptop vine cu certificat de garanție. Durata și acoperirea sunt specificate clar în fișa de service eliberată la predarea dispozitivului. Garanția acoperă manopera și componentele înlocuite în cadrul intervenției respective.

Pot trimite laptopul dacă nu știu exact ce defect are?

Absolut — de fapt, acesta este cel mai frecvent caz. Diagnosticarea face parte din procesul de reparație. Descrie simptomul (nu pornește, se oprește singur, a intrat în contact cu lichid etc.), trimite dispozitivul prin sistemul GO sau adu-l direct la laborator, și tehnicianul stabilește exact ce se întâmplă și îți comunică devizul înainte de a începe orice intervenție. Nu se lucrează fără acordul tău explicit asupra costului.
